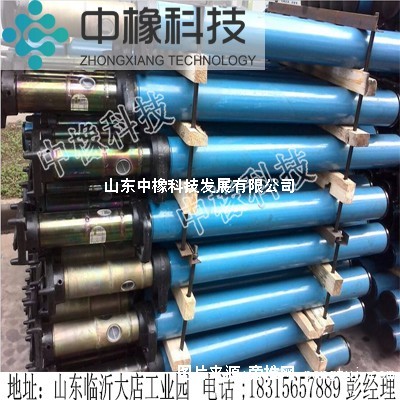

单体液压支柱是指利用液体压力产生工作阻力并实现升柱和卸载的单根可缩性支柱。单体液压支柱主要分为悬浮式、双伸缩悬浮式、DN内注式以及玻璃钢单体液压支柱，单体液压支柱是由缸体、活柱、阀等零件组成的。其中三用阀是外注式单体液压支柱的心脏，它由单向阀、卸载阀和安全阀王部分组成。单向阀供单体液压支柱供液用，卸载阀供单体液压支柱卸载回柱用，安全阀保证单体液压支柱具有恒阻特性。
单体液压支柱特点
单体液压支柱简称为单柱，在结构上与液压支架不同。它与金属铰接顶梁配套，供普通机械化采煤工作面支护使用；也可供综采工作面局部地区，如端头或临时支护使用。单柱没有推移装置、整体底座和顶梁，但柱体本身的结构较液压支架上的支柱复杂。单柱也是恒阻工作式的支柱。井下运输方便、工作面使用方便，便于移动，维修简便。
单体液压支柱用途
是对工作面的顶板及顶板冒落的岩石进行支护，保证安全的工作空间。
单体液压支柱技术参数
|
型号 |
额定工作阻力 |
额定工作液压 |
初撑力 |
泵站压力 |
最大高度 |
最小高度 |
行程 |
缸径 |
重度 |
|
M |
KN |
MPa |
KN |
MPa |
mm |
mm |
mm |
mm |
Kg |
|
3.5m |
200 |
25.5 |
118-157 |
15-20 |
3500 |
2700 |
800 |
100 |
82 |
|
3.15m |
200 |
25.5 |
118-157 |
15-20 |
3150 |
2350 |
800 |
100 |
76 |
|
2.8m |
250 |
31.8 |
118-157 |
15-20 |
2800 |
2000 |
800 |
100 |
70 |
|
2.5m |
250 |
31.8 |
118-157 |
15-20 |
2500 |
1700 |
800 |
100 |
58 |
|
2.2m |
300 |
38.2 |
118-157 |
15-20 |
2240 |
1440 |
800 |
100 |
55 |
|
2.0m |
300 |
38.2 |
118-157 |
15-20 |
2000 |
1240 |
760 |
100 |
51.8 |
|
1.8m |
300 |
38.2 |
118-157 |
15-20 |
1800 |
1110 |
690 |
100 |
47 |
|
1.6m |
300 |
38.2 |
118-157 |
15-20 |
1600 |
1005 |
595 |
100 |
43.5 |
|
1.4m |
300 |
38.2 |
118-157 |
15-20 |
1200 |
792 |
408 |
100 |
36.3 |
|
1.0m |
300 |
38.2 |
118-157 |
15-20 |
1000 |
685 |
315 |
100 |
32 |
|
0.8m |
300 |
38.2 |
118-157 |
15-20 |
800 |
578 |
222 |
100 |
28.2 |
|
0.6m |
300 |
38.2 |
118-157 |
15-20 |
600 |
485 |
115 |
100 |
25.1 |
