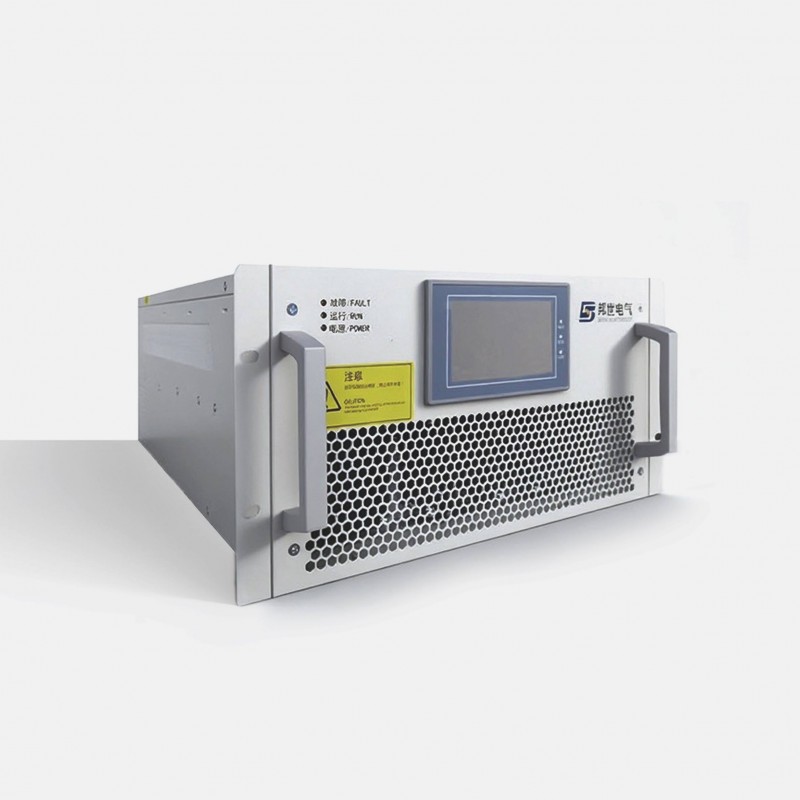

产品概述

      BSSVG静止无功发生器采用的柔性交流输电系统(FACTS)技术是电力行业界前沿科技，它是指采用电力电子型静止控制器来加强交流输电系统可控性和增强输电线路功率传输能力，静止无功发生器(Static Synchronous,STATCOM 又称为SVG)是FACTS中的一种重要装置，是一种新型的动态无功补偿装置，它在输电网、受端大电网和用户侧电能质量控制中都有广阔的应用，其核心的大功率换流器技术也是FACTS的核心技术。

BSSVG静止无功发生器能对无功功率、谐波以及三相不平衡进行实时跟踪补偿，从而为电网或用电负荷提供快速动态无功补偿和谐波滤除，可有效提高电网电压暂态稳定性、抑制母线电压闪变、补偿不平衡负荷、滤除负荷谐波及提高负荷功率因数。

BSSVG静止无功发生器响应速度快、可靠性高、动态跟踪补偿基波无功及各次谐波，具备滤波性能不受系统参数变化的影响、无谐波放大危险等突出优点，是动态无功补偿的首选节能解决方案。

内部结构

工作原理

      BSSVG静止无功发生器（SVG）通过外部电流互感器（CT），实时检测负载电流，并通过内部DSP计算来分析负载电流的无功含量，然后根据设置值来控制PWM信号发生器发出控制信号给内部IGBT使逆变器产生满足要求的无功补偿电流，最终实现动态无功补偿的目的。
