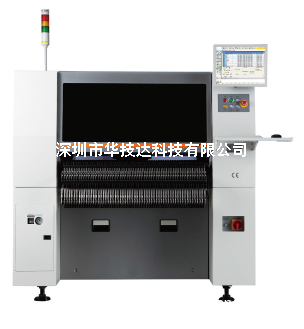

SM482 PLUS  MAIN WITH STARDARD ACCESSORIES

SM482 PLUS 主机标准配置

特点：

针对异型元器件对应能力强化，配有1个悬臂6个轴杆的泛用机

可贴装55mmIC,支持Polygon识别方案

贴装精度补正系统（吸料位置补正，头部补正，轨道补正等）

可贴装0603～□55mm（H=15mm),为生产LED及显示器的长型板，

可对应MAX.740(L)×460(W)PCB（选项）

NEW 真空系统及吸料/贴装模式进行最优化，吸料位置自动整列功能

通过真空泵，实现吸料稳定及空压消耗最小化

适用电动供料器，提高实际生产性及贴装品质

并可与SM 气动供料器共用，解决客户使用便利化

参数：

最多可容纳120个8mm进料器(Docking Cart)

6轴杆*1悬臂

贴装速度：30,000CPH（最优条件）

贴装精度：±50um@u+3ò/Chip,±30um@u+3ò/QFP,

元器件尺寸： Chip 0603~□55mm（H 15mm），～L75mm Connector,

基板尺寸（单轨）：50（L）*40（W）~460（L）*400（W）

PCB厚度：0.38mm~4.2mm

电源：AC200/208/220/240/380/415V（50/60Hz，3Phase）Max.4.7kva

空压：0.5~0.7Mpa(5-7kgf/c㎡)180nl/min

重量: 约1600KG

设备尺寸: 1650(L)*1680(D)*1530(H)

配置：

Nozzles           吸嘴(含TOOL:1pcs，共20PCS)

PCB标准配置流向是：从左到右，如需更改方向，请在订单上注明
