操作说明

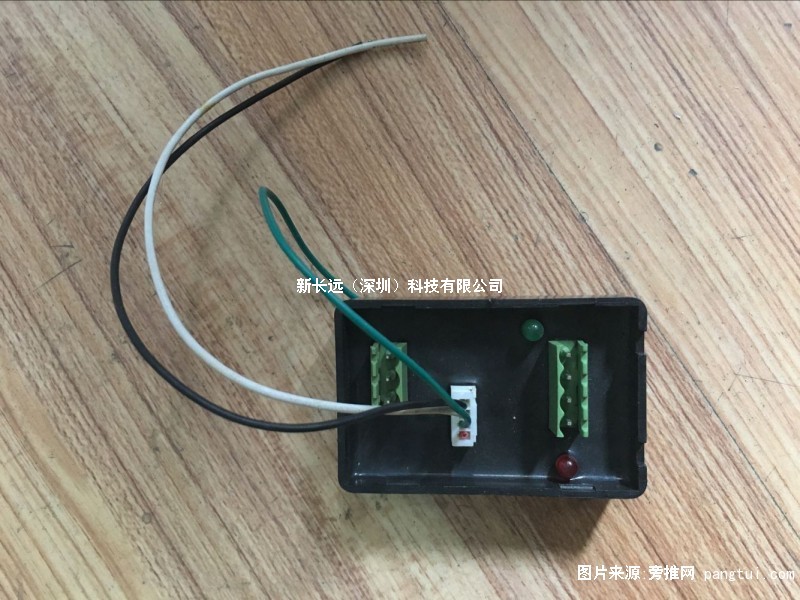

TTL-WG转换器

---------------------------------------------------------------------

一 产品介绍

把RS-232格式，转换成韦根26或者韦根34读卡器输出的卡信息输出。

二 技术参数

工作电压：DC 9V-12V；

兼容TTL标准；

一路TTL输入，对应一路独立的韦根输出；

带外部看门狗，防止死机。

三 格式：

波特率   9600 N 8 1

1、WG26或者WG34输出

   4字节卡号：1010795316=(16进制)3C3F8334

WG26输入 (16进制)  3F8334

WG34输入 (16进制)  3C3F8334

2、TTL输入

02 31 30 31 30 37 39 35 33 31 36 0D 0A 03

02 是开始，

31 30 31 30 37 39 35 33 31 36  是卡号（10位：1010795316）

0D 0A 是回车换行

03 是结束
