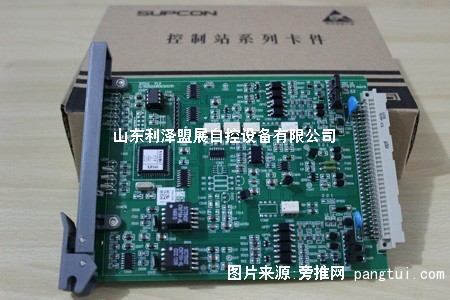

位置调整卡也称为ＰＡＴ卡（Ｐｏｓｉｔｉｏｎ Ａｄｊｕｓｔｉｎｇ Ｔｙｐｅ），多用于控制电动执行机构，每一通道有两路开关量输入，两路开关量输出以及一路模拟量输入组成，其中两路开关量输入用于正负极限报警；一路模拟量输入，用于测量位置反馈信号；两路开关量输出，用于控制电机正转或是反转。正，负极限位位置报警输入与开关量输出驱动间有联锁保护，即在阀门到达极限位置时（需要把阀门极限位置的反馈信号接入ＰＡＴ卡的相应DI输入端），立即切断控制输出，以保护电机，卡件控制精度。
卡件技术指标
型号 ｘｐ３４１
卡件电源
5v供电电源 5VDC，Imax<100mA
24v供电电源 24 VDC，Imax<120mA
是否支持冗余
不支持
输入回路
通道数 2路
电流/输入阻抗（4-20）MA/100Ω
反馈信号类型 电阻 1KΩ （需要定制）
反馈信号精度 0.3%FS
开关量输入（上，下限输入） <1KΩ：ON报警；>100ＫΩ；ＯＦＦ
输出 24ｖ有源输出（驱动电流15ＭＡ）
控制精度 视不同阀门而定（小于死区）
隔离方式 光电隔离，统一隔离
500VAC1min （现场侧与系统侧）
隔离电压 250VAC1min （通道之间）
共模抑制比 >100dB
串模抑制比 >50dB
断线检测 具有断线检测功能
EMC指标
抗电快速脉冲群干扰 ±1000V
抗浪涌冲击干扰 ±2000V
抗射频电磁波干扰 10v/m
空气放电±8KV，接触放电±6KV
抗静电放电干扰 间接放电±8KV
