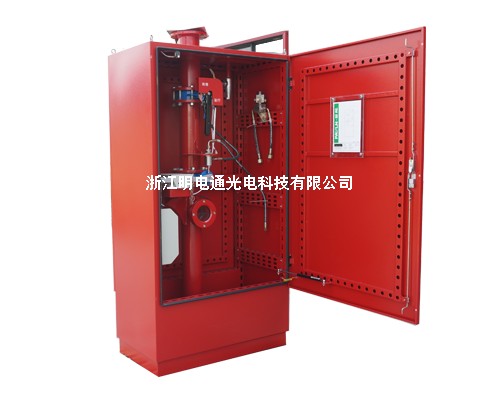

用于变压器及油罐的排油注氮灭火系统是由控制系统、消防柜、断流阀、排油管路、注氮管路等组成，用于油浸式变压器及油罐的具有防爆、防火和灭火功能的装置。排油管路连接在变压器上部，通过排油阀控制系统排油泄压，主要包括排油管道、排油阀、检修阀、伸缩接头等，排油阀的开启杠杆配有重锤并由一个电磁铁控制，电磁铁由控制系统控制开启。注氮管路连接高压氮气瓶及变压器，通过氮气释放阀控制向变压器底部注入氮气，主要包括注氮管路、氮气释放阀、油气隔离组件、流量调节阀等。其灭火机理是：当变压器内部发生火灾或爆炸危险，控制系统启动重锤的电磁铁，重锤带动排油阀打开，开始排油，同时断流阀自动关闭，切断油枕向变压器本体供油，变压器油箱油位降低，油压减轻，防止变压器爆炸。经过数秒延时，控制系统再启动氮气释放阀，高压氮气瓶内的氮气通过注氮管路进入变压器油箱底部，充入变压器本体，充分搅拌本体内的变压器油，使油温降至燃点以下，避免火灾危险。断流阀的作用是排油注氮装置进行事故快速排油时，自动切断油枕与本体油箱之间的油流，防止“火上浇油”。
二、主要性能参数：
1、工作环境温度范围
消防柜工作环境温度范围分为如下2档：
I档：-20℃～+60℃；
II档：-40℃～+60℃。
消防控制柜工作环境温度范围： 0℃～+50℃
2、工作环境相对湿度：40℃时相对湿度不大于85%
3、排油注氮装置的供电电源：DC220V
4、氮气瓶组的贮存压力：13MPa
5、 氮气瓶组安全泄放装置动作压力：19MPa
6、减压装置的出口压力：0.7MPa
减压装置出口流量：60m3/h
7、流量调节阀出口流量：12m3/h
8、断流阀的动作流量：3.9m3/h～6m3/h
9、火灾探测器的形式：熔点合金
火灾探测器动作温度：110℃±5℃
10、电磁驱动器参数：工作电压：DC220V；
工作电流:7A
驱动力：100N
11、金属软管的工作压力：13MPa
12、注氮管路通径：公称通径DN25mm
13、排油管路通径：公称通径DN125mm
