一、概述
GW8系列中性点隔离开关是单极交流50Hz户外高压电器，供变压器中性点在有电压无负载情况下，对变压器中性点与接地联线进行分、合之用，从而实现变压器中性点接地或不接地两种运行方式的自由切换。
GW8系列中性点隔离开关可按用户要求选配手动或电动操作机构。
二、技术参数
|
项目 |
主要规格和技术 |
备注 |
|
|
额定电压 |
63kV |
110kV |
可接受 特殊订货 |
|
最高工作电压 |
72.5kV |
126kV |
|
|
额定电流 |
630A |
400A |
|
|
动稳定电流（峰 值） |
80kA |
80kA |
|
|
热稳定电流 |
31.5kA/4s |
31.5kA/4s |
|
|
支柱绝缘子爬电比距 |
2.5cm/kV |
2.5cm/kV |
|

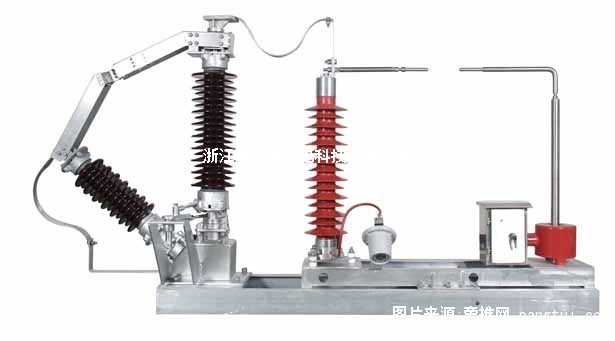

三、产品主要结构
3.1 GW8中性点隔离开关由支柱绝缘子、绝缘瓷座、热镀锌底架和导电部分组成。
3.2在支柱绝缘子的上部装有静触头及母线接线板，下部与绝缘底座之间有轴承座支架、操作拐臂、操作绝缘拉杆，轴承座支架上装有轴承座、摆臂、导电杆和动触头，下部与拐臂、操作绝缘拉杆相连，操作机构通过输出拐臂、连杆，轴承拐臂等驱动隔离刀闸作分、合闸运动。在导电杆的下部配有编制软连接可直接接地。
3.3 隔离开关的触头由3对触指、触指弹簧和触指座三部分组成。
四、安装
4.1 将隔离开关本体用手推到合闸位置将后，再将电动（或手动）操作机构安装到位，并将操作机构也手动到合闸位置，根据实际需要的长度连接好操作连杆，使机构处于分合闸位置时能保证闸刀可靠分合，最后将接头处各紧固件紧固。
4.2 测量隔离开关主回路电阻应在下表所示范围：
|
隔离开关型号 |
主回路电阻 |
|
GW8-72.5 |
≤200μΩ |
|
GW8-126 |
≤250μΩ |
测量合格后应在触头部分涂上工业凡士林油
五、使用及维护
本隔离开关在线路无负载时方可进行操作。开关应定期检修（约1～2年），如遇严重故障，应在故障后立即进行检修。
5.1 清除导电部分及支柱绝缘子表面污垢，接线端子与母线连接平面及触头接触面清理干净，涂上工业凡士林。
5.2 检查所有紧固件，如锥销、螺栓是否松动。
5.3 检查操作机构是否正常。
六、包装运输与储存
6.1 产品的包装箱应作出标记，不允许翻倒。
6.2 产品到货后，请及时进行验收，如发现问题，应及时与我公司取得联系，以便分析处理。
6.3产品启封后,如不立即安装或要长期存放时,须存放在干燥有遮蔽的场所。
